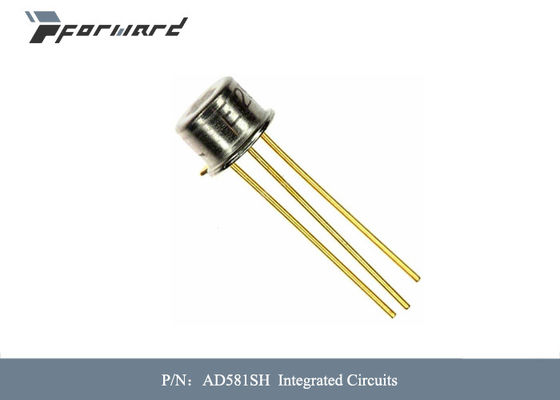

Выход напряжения тока интегральных схема частей AD581SH авиации (минута/зафиксированный) 10V

                Авиационные компоненты AD581SH Интегральные схемы Выходное напряжение (мин./фиксированное) 10 В


Описание авиационных компонентов:


AD581 — это 3-выводный, температурно-компенсированный, монолитный источник опорного напряжения на основе запрещенной зоны, обеспечивающий точное выходное напряжение 10,00 В от нерегулируемого входного напряжения в диапазоне от 12 В до 30 В. Лазерная подгонка на пластине (LWT) используется для подгонки как начальной погрешности при +25°C, так и температурного коэффициента, что обеспечивает высокую точность, ранее доступную только в дорогих гибридных или термостатируемых модулях. AD581L с допуском начальной погрешности 5 мВ и гарантированным температурным коэффициентом 5 ppm/°C доступен в виде монолитного источника опорного напряжения.

Конструкция схемы запрещенной зоны, используемая в AD581, предлагает несколько преимуществ по сравнению с классическими методами пробоя стабилитронов. Самое главное, что для достижения полной точности и значительной стабильности в системах с низким энергопотреблением не требуется никаких внешних компонентов. Кроме того, общий ток питания устройства, включая выходной буферный усилитель (который может выдавать до 10 мА), обычно составляет 750 мкА. Долгосрочная стабильность конструкции запрещенной зоны эквивалентна выбранным стабилитронам.

AD581 рекомендуется использовать в качестве опорного для 8-, 10- или 12-битных цифро-аналоговых преобразователей (ЦАП), требующих внешнего прецизионного источника. Устройство также идеально подходит для всех типов аналого-цифровых преобразователей (АЦП) с точностью до 14 бит, как последовательного приближения, так и интегрирующих конструкций, и, как правило, может обеспечить лучшую производительность, чем стандартные автономные источники.

AD581J, AD581K и AD581L рассчитаны на работу в диапазоне от 0°C до 70°C; AD581S, AD581T и AD581U рассчитаны на диапазон от −55°C до +125°C. Все классы упакованы в герметичный 3-выводной металлический корпус TO-5.

Особенности авиационных компонентов:

• Лазерная подгонка как начальной точности, так и температурного коэффициента обеспечивает очень низкие погрешности в зависимости от температуры без использования внешних компонентов. AD581L имеет максимальное отклонение от 10,000 В в ±7,25 мВ в диапазоне от 0°C до 70°C, в то время как AD581U гарантирует максимальную общую погрешность ±15 мВ без внешней подгонки в диапазоне от −55°C до +125°C.
• Поскольку лазерная подгонка выполняется на пластине перед разделением на отдельные кристаллы, AD581 чрезвычайно ценен для разработчиков гибридных схем благодаря простоте использования, отсутствию необходимости во внешней подгонке и присущей ему высокой производительности.
• AD581 также может работать в 2-выводном режиме стабилитрона для обеспечения прецизионного источника −10 В с помощью всего одного внешнего резистора, подключенного к нерегулируемому источнику питания. Производительность в этом режиме почти равна производительности стандартной 3-выводной конфигурации.
• Усовершенствованная схемотехника с использованием концепции запрещенной зоны позволяет AD581 обеспечивать полную производительность при нерегулируемом входном напряжении до 13 В. С внешним резистором устройство работает с напряжением питания до 11,4 В. 5. AD581 доступен в версиях, соответствующих MILSTD-883. Подробные спецификации см. в техническом описании.

Спецификации авиационных компонентов:
