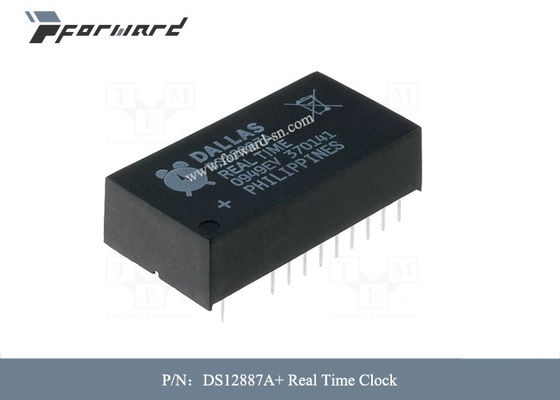

Размер запоминающего устройства 114 b реальнего маштаба времени RTC частей DS12887A+ авиации

Размер запоминающего устройства 114 b реальнего маштаба времени RTC частей DS12887A+ авиации

Описания частей авиации:

Реальние маштабы времени DS12885, DS12887, и DS12C887 (RTCs) конструированы для того чтобы быть сразу заменами для DS1285 и DS1287. Приборы обеспечивают реальний маштаб времени/календарь, один сигнал тревоги времени дня, 3 maskable прерывания с общим выходом прерывания, programmable прямоугольную волну, и 114 байта batterybacked статического RAM (113 байт в DS12C887 и DS12C887A). DS12887 интегрирует кристалл кварца и источник энергии лития в 24 помещенных штырем пакета ПОГРУЖЕНИЯ. DS12C887 добавляет байт столетия на адресе 32h. Для всех приборов, дата в конце месяца автоматически отрегулирована на месяцы с немноги чем 31 днем, включая високосные годы поправки на. Приборы также работают в или 12 часов формате 24-часовых или с индикатором AM/PM. Цепь температур-компенсированная точностью контролирует состояние VCC. Если основной отказ источника питания обнаружен, то прибор автоматически переключает к резервной поставке. Батарею монетк-клетки лития можно соединиться со штырем входного сигнала VBAT на DS12885 для поддержания деятельности времени и даты когда основная сила отсутствующая. Прибор получать доступ к через переданный по мультиплексу шириной с байт интерфейс, который поддерживает и режимы Intel и Motorola.

Особенности частей авиации:

* Падени-в замене для IBM НА часах/календаре компьютера

* RTC считает секунды, минуты, часы, день, дату,

Месяц, и год с компенсацией високосного года через 2099

* представление бинарных или BCD времени

* 12-час или 24-часовые часы с до полудня и премьер-министром в режиме 12-часа

* вариант летнего времени

* дискретное время Intel или автобуса Motorola

* взаимодействованный с программным обеспечением как 128 положений RAM

* 14 байта часов и регистров контроля

* 114 байта общецелевого, с батарейным питанием RAM (113 байта в DS12C887 и DS12C887A)

* функция RAM ясная (DS12885, DS12887A, и DS12C887A)

* выход прерывания с 3 независимо флагами прерывания Maskable

* сигнал тревоги времени дня раз в секунду к раз в день

* периодические тарифы от 122μs к 500ms

* флаг цикла обновления Конц--часов

* Programmable выход прямоугольной волны

* автоматический Сил-недостаток обнаружить и переключить сети

* опционный пакет держателя 28-Pin PLCC поверхностный или 32-Pin TQFP (DS12885)

* опционный помещенный пакет ПОГРУЖЕНИЯ (EDIP) с интегрированными Кристл и батареей (DS12887, DS12887A, DS12C887, DS12C887A)

* опционный промышленный диапазон температур доступный

* узнанная лаборатория страховщиков (UL).

Спецификации частей авиации:
