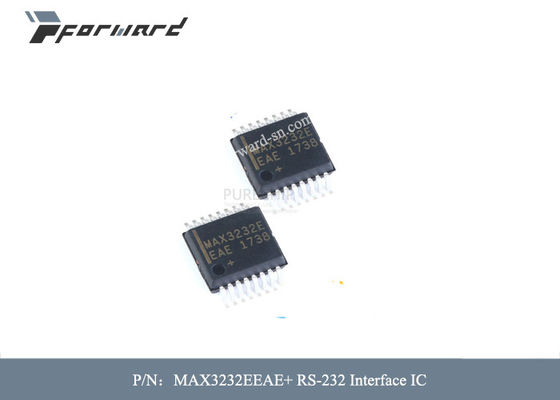

Части авиации MAX3232EEAE+ RS-232 взаимодействуют подачу напряжения IC - Макс 5,5 v

Подача напряжения IC интерфейса частей MAX3232EEAE+ RS-232 авиации - Макс 5,5 v

Описания частей авиации:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E связи EIA/TIA-232 и V.28/V.24 +3.0V-powered взаимодействуют приборы для того чтобы отличать потреблением низкой мощности, высокими возможностями скорости обработки данных, и увеличенным предохранением от электростатическ-разрядки (ESD). Увеличенная структура ESD защищает все выходы передатчика и входные сигналы приемника к ±15kV используя разрядку воздушного зазора IEC 1000-4-2, ±8kV используя разрядку контакта IEC 1000-4-2 (±9kV для MAX3246E), и ±15kV используя модель человеческого тела. Штыри логики и I/O приемника MAX3237E защищены к вышеуказанным стандартам, пока штыри выхода передатчика защищены к ±15kV используя модель человеческого тела.

Собственнический этап выхода передатчика низко-отключения поставляет истинное представление RS-232 от +3.0V к электропитанию +5.5V, используя внутренний двойной насос обязанности. Насос обязанности требует только 4 небольших конденсаторов 0.1μF для деятельности от поставки +3.3V. Каждый прибор гарантирует деятельность на тарифах данных 250kbps пока поддерживающ уровни выхода RS-232. Деятельность гарантий MAX3237E на 250kbps в нормальном работающем режиме и 1Mbps в работающем режиме MegaBaud™, пока поддерживающ уровни выхода RS-232-compliant.

MAX3222E/MAX3232E имеют 2 приемника и 2 передатчика. MAX3222E отличает режимом выключения 1μA который уменьшает расход энергии в использующих энергию батаре портативных системах. Приемники MAX3222E остаются активными в режиме выключения, позволяющ контролю внешних механизмов пока уничтожающ только 1μA поставки настоящее. MAX3222E и MAX3232E штырь, пакет, и функционально совместимые с индустриальным стандартом MAX242 и MAX232, соответственно.

MAX3241E/MAX3246E полные серийные порты (3 водителя/5 приемников) конструированные для компьютеров тетради и subnotebook. MAX3237E (5 водителей 3 приемника) идеально для периферийных применений которые требуют быстрой передачи данных. Эти приборы отличают режимом выключения в котором все приемники остаются активными, пока уничтожающ только 1μA (MAX3241E/MAX3246E) или 10nA (MAX3237E).

MAX3222E, MAX3232E, и MAX3241E доступны в космос-сбережениях пакеты ТАК, SSOP, TQFN и TSSOP. MAX3237E предложено в пакете SSOP. MAX3246E предложено в ультра-небольшом пакете 6 x 6 UCSP™.

Особенности частей авиации:

• Для Космос-ограниченных применений
• • MAX3228E/MAX3229E: ±15kV ESD-защитило,
• +2.5V к +5.5V, приемопередатчикам RS-232 в UCSP
• Для применений кабеля низшего напряжения или данных
• • MAX3380E/MAX3381E: +2.35V к +5.5V, 1μA,
• 2Tx/2Rx, приемопередатчики RS-232 с ±15kV
• • ESD-защищенные штыри I/O и логики

Спецификации частей авиации:
