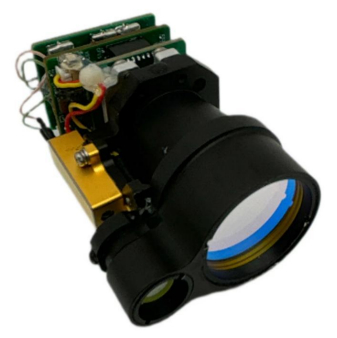

FW-ED05 1535нм лазерный дальномерный модуль, безопасный для глаз
| Place of Origin | China |
|---|---|
| Фирменное наименование | Forward |
| Model Number | FW-ED05 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
Подробная информация о продукте
| Лазерная длина волны | 1535 ± 5 нм | Диаметр линзы объектива | Φ10mm |
|---|---|---|---|
| Диаметр линзы приемника | Φ25 мм | Разнообразная точность | ± 2 м |
| Разрешение диапазона | ≤ 15 м | Угол дивергенции | ≤0.5 мрад |
| Выделить | 6000m Range Laser Ranging Module,≤0.5 mrad Divergence Angle Laser Rangefinder Module,MIL-STD-810G Testing Standard Eye-safe Laser Module |
||
Характер продукции
Описание модуля лазерного дальномера FW-ED05 1535 нм, безопасного для глаз
Лазерный дальномер FW-ED05 - это многоимпульсный лазерный дальномер, который может измерять расстояние до целей НАТО (цели размером 2,3 м×2,3 м) с расстоянием ≥ 6000 м. Он обладает преимуществами небольшого размера, легкого веса, низкого энергопотребления, большой дальности действия, длительного срока службы и класса 1 безопасности для глаз. Он широко используется в лазерных измерениях, беспилотных авиационных системах (БАС), оптических контейнерах и мониторинге границ.
Технические характеристики модуля лазерного дальномера FW-ED05 1535 нм, безопасного для глаз
|
Длина волны лазера
|
1535±5 нм
|
|
Безопасность для глаз
|
Класс 1
|
|
Угол расходимости
|
≤0,5 мрад
|
|
Энергия лазера
|
≥200 μДж |
|
Диаметр объектива запуска
|
Φ10 мм
|
|
Диаметр объектива приемника
|
Φ25 мм
|
| Диапазон измерения(Отражательная способность 30%; видимость ≥ 5 км.) |
Цель НАТО (2,3 м×2,3 м) ≥6000 м
Измерение человеческой цели (0,5 м×1,7 м) ≥1500 м
|
|
Минимальный диапазон
|
≤15 м
|
|
Точность дальности
|
±2 м
|
|
Частота дальности
|
0,5 Гц ~ 10 Гц
|
|
Количество обнаружений нескольких целей
|
До 3 целей
|
|
Вероятность ложной тревоги
|
≤1%
|
|
Точность
|
≥98%
|
|
Модель корпуса Pin-in-lead
|
Molex51021-0500
|
|
Напряжение питания
|
DC 12 В
|
|
Потребляемая мощность в режиме ожидания
|
≤1 мВт
|
|
Среднее энергопотребление
|
≤2,5 Вт при 10 Гц
|
|
Пиковое энергопотребление
|
≤7 Вт при 12 В
|
|
Вес
|
≤90г
|
|
Размеры (Д×Ш×В)
|
70×32×40 мм
|
|
Рабочая температура
|
-40~＋70℃
|
|
Температура хранения
|
-55~＋75℃
|
|
Ударопрочность
|
Соответствует стандарту тестирования MIL-STD-810G
|
|
Виброустойчивость
|
Соответствует стандарту тестирования MIL-STD-810G
|
Габаритные размеры (мм)
