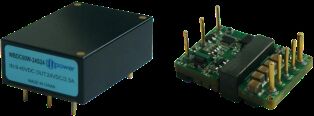

Модуль питания постоянного тока FWD-60W-48S с изоляцией 1500 В постоянного тока, сверхкомпактный размер, подходит для авиационных применений
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Forward |
| Номер модели | Серия FWD-60W-48S |
| Количество мин заказа | 1 |
| Время доставки | 5-8 рабочих дней |
| Условия оплаты | Л/К, Т/Т |
| Поставка способности | 10000/год |
Подробная информация о продукте
| Вход (В постоянного тока) | 18 ~ 75 В | Размер | 35,4 × 25,1 × 12,7 мм |
|---|---|---|---|
| Температурный цикл | -55～ + 125℃, 10 раз | масса | 31г |
| метод охлаждения | Конвекция, принудительное воздушное охлаждение, кондукция | Защита | Влагостойкий, устойчивый к солевому туману, устойчивый к плесени |
| Выделить | Модуль питания постоянного тока мощностью 60 Вт,Модуль питания постоянного тока для авиационных применений |
||
Характер продукции
Серия FWD-60W-48S 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Ключевые особенности
- Высокий КПД: 90%
- Максимальная выходная мощность: до 60 Вт
- Входно-выходная изоляция: 1500 В постоянного тока
- Ультракомпактный размер: 35,4 * 25,1 * 12,7 мм
- Высокая надежность: отсутствие внутренних алюминиевых и танталовых электролитических конденсаторов
- Защита от перегрузки по току, перенапряжения и короткого замыкания
- Применение: Промышленное управление, радары, системы управления огнем, бортовое оборудование ракет, системы связи
Спецификации моделей
| Модель | Вход (В пост. тока) | Выход (В пост. тока) | Выходной ток | Пульсации Вп-п | КПД | Размер |
|---|---|---|---|---|---|---|
| FWD-60W-48S3R3 | 18-75В | 3,3В | 12А | 80мВ | 87% | 35,4*25,1*12,7 |
| FWD-60W-48S05 | 18-75В | 5В | 12А | 80мВ | 88% | 35,4*25,1*12,7 |
| FWD-60W-48S06 | 18-75В | 6В | 10А | 80мВ | 88% | 35,4*25,1*12,7 |
| FWD-60W-48S08 | 18-75В | 8В | 7,5А | 100мВ | 88,50% | 35,4*25,1*12,7 |
| FWD-60W-48S12 | 18-75В | 12В | 5А | 100мВ | 90% | 35,4*25,1*12,7 |
| FWD-60W-48S15 | 18-75В | 15В | 4А | 100мВ | 90% | 35,4*25,1*12,7 |
| FWD-60W-48S24 | 18-75В | 24В | 2,5А | 100мВ | 89% | 35,4*25,1*12,7 |
| FWD-60W-48S28 | 18-75В | 28В | 2,14А | 100мВ | 89% | 35,4*25,1*12,7 |
| FWD-60W-48S48 | 18-75В | 48В | 1,25А | 200мВ | 89% | 35,4*25,1*12,7 |
Важные примечания
Все данные протестированы при +25°C, если не указано иное, при номинальном входном/выходном напряжении, полной нагрузке и чисто резистивной нагрузке.
Свяжитесь с нами для получения информации о пользовательских выходных напряжениях.
Модели с постфиксом "N" обозначают отрицательную логику, конфигурацию фланца-R.
Правила именования суффиксов плюс-M (активация при -55 градусах): N-R-M
Входные параметры
| Входной параметр | Примечание | Мин. | Типичное | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Диапазон входного напряжения | 48В пост. тока | 18 | 48 | 75 | В пост. тока |
| Входное импульсное напряжение | Переходное (1с) | 80 | В пост. тока | ||
| Напряжение включения | 16,5 | 17,2 | 18 | В пост. тока | |
| Напряжение выключения | 16,3 | 16,7 | 17 | В пост. тока | |
| Входной ток без нагрузки | Выход без нагрузки 48В пост. тока | 50 | мА | ||
| Входная/выходная фильтрация | Тип "π" | Многоуровневая | |||
| Логика включения | Положительная логика: Включено (вывод Enable разомкнут), Выключено (вывод Enable замкнут) Отрицательная логика: Выключено (вывод Enable разомкнут), Включено (вывод Enable замкнут) |
||||
Общие характеристики
| Общая характеристика | Примечание | Мин. | Типичное | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Входное/выходное напряжение изоляции | 1500 | В пост. тока | |||
| Входное/корпусное напряжение изоляции | 1500 | В пост. тока | |||
| Выходное/корпусное напряжение изоляции | 500 | В пост. тока | |||
| Сопротивление изоляции | DC500V | 100 | МОм | ||
| Частота переключения | 280 | 330 | 350 | кГц | |
| Рабочая температура | -40 | 100 | °C | ||
| Температура хранения | -55 | 125 | °C | ||
| Защита | Влагозащита, защита от солевого тумана, защита от плесени | ||||
| Размер | 35,4 * 25,1 * 12,7 | мм | |||
| Метод охлаждения | Конвекционное, принудительное воздушное охлаждение, кондуктивное | ||||
| Вес | 31 | г | |||
Стандарты тестирования выбора
| Тестовый проект | Метод | Условие тестирования | Промышленный класс | Класс |
|---|---|---|---|---|
| Внутренний визуальный осмотр | GJB548B, 2017.1 | 100% | 100% | |
| Высокотемпературное хранение | GJB150.3A | +125°C, 48ч | 100% | |
| Низкотемпературное хранение | GJB150.3A | -55°C, 48ч | 100% | |
| Температурный цикл | GJB548B, 1010.1 | -55～+125°C, 10 циклов | 100% | |
| Испытание промежуточным напряжением | - | Tc = +25°C | 100% | |
| Прогрев | Tc = +85°C, 48ч | Случайная выборка | 100% | |
| Финальное электрическое тестирование | Спецификация продукта | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Внешний визуальный осмотр | GJB548B, 2009.1 | 100% | 100% |
Физические размеры
Размер: 33,2 мм (длина) * 22,8 мм (ширина) * 9,1 мм (высота)
Конфигурация выводов
| Вывод | Символ | Функция |
|---|---|---|
| 1 | Vi- | Входной минус |
| 2 | EN | Управляющий вывод |
| 3 | Vi+ | Входной плюс |
| 4 | Vo+ | Выходной плюс |
| 5 | S+ | Вывод датчика плюс |
| 6 | Trim | Вывод регулировки напряжения |
| 7 | S- | Вывод датчика минус |
| 8 | Vo- | Выходной минус |
