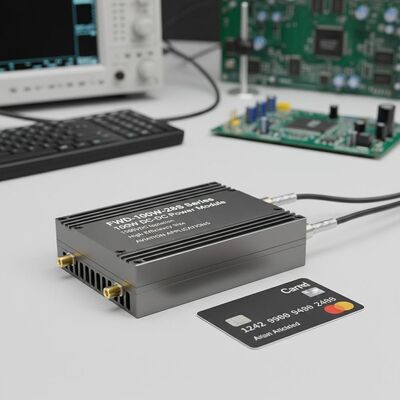

Модуль питания DC-DC серии FWD-100W-28S мощностью 100 Вт с изоляцией 1500 В постоянного тока и сверхкомпактным размером для авиационных применений
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Forward |
| Номер модели | Серия FWD-100W-28S |
| Количество мин заказа | 1 |
| Время доставки | 5-8 рабочих дней |
| Условия оплаты | Л/К, Т/Т |
| Поставка способности | 10000/год |
Подробная информация о продукте
| Вход (В постоянного тока) | 16～40В | Размер | 35,4 × 25,1 × 12,7 мм |
|---|---|---|---|
| Температурный цикл | -55～ + 125℃, 10 раз | масса | 31г |
| метод охлаждения | Конвекция, принудительное воздушное охлаждение, кондукция | Защита | Влагостойкий, устойчивый к солевому туману, устойчивый к плесени |
| Выделить | FWD-100W-28S Авиационный DC-DC,Модуль питания воздушного транспорта DC-DC,100 Вт авиационный модуль DC-DC |
||
Характер продукции
Серия FWD-100W-28S 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Ключевые особенности
- Высокий КПД: 90,3%
- Макс. выходная мощность: до 100 Вт
- Вход/выход изоляция: 1500 В пост. тока
- Ультракомпактный размер: 35,4 * 25,1 * 12,7 мм
- Высокая надежность: отсутствие внутренних алюминиевых и танталовых электролитических конденсаторов
- Защита от перегрузки по току, перенапряжения и короткого замыкания
- Применение: Промышленное управление, радары, системы управления огнем, бортовое оборудование ракет, системы связи
Спецификации моделей
| Модель | Вход (В пост. тока) | Выход (В пост. тока) | Выходной ток | Пульсации В пик-пик | КПД | Размер |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40В | 3,3В | 20А | 80мВ | 88% | 35,4*25,1*12,7 |
| WBDC100W-28S05 | 16-40В | 5В | 20А | 80мВ | 88% | 35,4*25,1*12,7 |
| WBDC100W-28S08 | 16-40В | 8В | 125А | 100мВ | 89% | 35,4*25,1*12,7 |
| WBDC100W-28S012 | 16-40В | 12В | 8,33А | 100мВ | 90,3% | 35,4*25,1*12,7 |
| WBDC100W-28S15 | 16-40В | 15В | 6,66А | 100мВ | 90% | 35,4*25,1*12,7 |
| WBDC100W-28S24 | 16-40В | 24В | 4,16А | 150мВ | 90% | 35,4*25,1*12,7 |
| WBDC100W-28S28 | 16-40В | 28В | 3,57А | 150мВ | 89% | 35,4*25,1*12,7 |
| WBDC100W-28S32 | 16-40В | 32В | 3,12А | 100мВ | 89% | 35,4*25,1*12,7 |
| WBDC100W-28S36 | 16-40В | 36В | 2,77А | 200мВ | 89% | 35,4*25,1*12,7 |
Важные примечания
Все данные протестированы при +25°C, если не указано иное, при номинальном входном/выходном напряжении, полной нагрузке и чисто резистивной нагрузке.
Свяжитесь с нами для получения информации о пользовательских выходных напряжениях.
Модели с постфиксом "N" обозначают отрицательную логику, конфигурация с фланцем-R.
Правила именования суффикса плюс-M (активация при -55 градусах): N-R-M
Входные параметры
| Входной параметр | Примечание | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Диапазон входного напряжения | 28В пост. тока | 16 | 28 | 40 | В пост. тока |
| Входное импульсное напряжение | Переходное (1с) | 50 | В пост. тока | ||
| Напряжение включения | 14 | 15 | 16 | В пост. тока | |
| Напряжение выключения | 13 | 14 | 15 | В пост. тока | |
| Входной ток без нагрузки | Выход без нагрузки 48В пост. тока | 110 | мА | ||
| Входная/выходная фильтрация | Тип "π" | Многоуровневая | |||
| Логика включения | Положительная логика: Включено (вывод Enable разомкнут), Выключено (вывод Enable замкнут) Отрицательная логика: Выключено (вывод Enable разомкнут), Включено (вывод Enable замкнут) |
||||
Общие характеристики
| Общая характеристика | Примечание | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Входное/выходное напряжение изоляции | 1500 | В пост. тока | |||
| Входное/корпус изоляция напряжения | 1500 | В пост. тока | |||
| Выходное/корпус изоляция напряжения | 500 | В пост. тока | |||
| Сопротивление изоляции | DC500V | 100 | МОм | ||
| Частота переключения | 200 | 320 | 4000 | кГц | |
| Рабочая температура | -40 | 100 | °C | ||
| Температура хранения | -55 | 125 | °C | ||
| Защита | Влагозащита, защита от солевого тумана, защита от плесени | ||||
| Размер | 35,4 * 25,1 * 12,7 | мм | |||
| Метод охлаждения | Конвекция, принудительное воздушное охлаждение, кондукция | ||||
| Вес | 31 | г | |||
Стандарты тестирования выбора
| Тестовый проект | Метод | Условие тестирования | Промышленный класс | Класс |
|---|---|---|---|---|
| Внутренний визуальный осмотр | GJB548B, 2017.1 | 100% | 100% | |
| Высокотемпературное хранение | GJB150.3A | +125°C, 48ч | 100% | |
| Низкотемпературное хранение | GJB150.3A | -55°C, 48ч | 100% | |
| Температурный цикл | GJB548B, 1010.1 | -55~+125°C, 10 циклов | 100% | |
| Испытание промежуточным напряжением | - | Tc = +25°C | 100% | |
| Прогрев | Tc = +85°C, 48ч | Случайная выборка | 100% | |
| Финальное электрическое тестирование | Спецификация продукта | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Внешний визуальный осмотр | GJB548B, 2009.1 | 100% | 100% |
Физические размеры
Размер: 33,2 мм (длина) * 22,8 мм (ширина) * 9,1 мм (высота)
Конфигурация выводов
| Вывод | Символ | Функция |
|---|---|---|
| 1 | Vi- | Вход минус |
| 2 | EN | Управляющий вывод |
| 3 | Vi+ | Вход плюс |
| 4 | Vo+ | Выход плюс |
| 5 | S+ | Вывод датчика плюс |
| 6 | Trim | Вывод регулировки напряжения |
| 7 | S- | Вывод датчика минус |
| 8 | Vo- | Выход минус |
