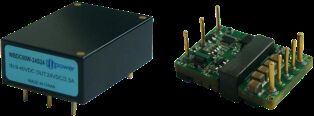

Модуль питания FWD-100W-28S серии 100W DC-DC с изоляцией 1500VDC Ультракомпактный размер и высокая эффективность для авиационных приложений
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Forward |
| Номер модели | Серия FWD-100W-28S |
| Количество мин заказа | 1 |
| Время доставки | 5-8 рабочих дней |
| Условия оплаты | Л/К, Т/Т |
| Поставка способности | 10000/год |
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.
xПодробная информация о продукте
| Вход (В постоянного тока) | 16～40В | размер | 35,4 × 25,1 × 12,7 мм |
|---|---|---|---|
| Цикл температуры | -55～ + 125℃, 10 раз | Масса | 31G |
| Метод охлаждения | Конвекция, принудительное воздушное охлаждение, кондукция | Защита | Влагостойкий, устойчивый к солевому туману, устойчивый к плесени |
| Выделить | Модуль изоляционной мощности 1500ВД,Сверхкомпактный модуль питания постоянного тока постоянного тока,Высокоэффективный силовой модуль |
||
Характер продукции
Модуль питания FWD-100W-28S серии 100W DC-DC
Ультракомпактный модуль питания DC-DC из 1/16 кирпича с изоляцией 1500VDC, предназначенный для требовательных авиационных и военных приложений.
Ключевые особенности
- Высокая эффективность: до 90,3%
- Максимальная выходная мощность: 100 Вт
- Изоляция ввода/вывода: 1500VDC
- Ультракомпактный Размер: 35,4 × 25,1 × 12,7 мм
- Высокая надежность: отсутствие внутренних электролитических конденсаторов из алюминия или тантала
- Комплексная защита: защита от перенапряжения, перенапряжения и короткого замыкания
- Применение: Военные исследования, промышленный контроль, радар, управление огнем, ракеты и системы связи
Спецификации модели
| Модель | Вход (VDC) | Выход (VDC) | Выходной ток | Ripple Vp-p | Эффективность | Размер |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40В | 3.3В | 20А | 80 мВ | 88% | 35.4х25.1х12.7 |
| WBDC100W-28S05 | 16-40В | 5В | 20А | 80 мВ | 88% | 35.4х25.1х12.7 |
| WBDC100W-28S08 | 16-40В | 8В | 125А | 100 мВ | 89% | 35.4х25.1х12.7 |
| WBDC100W-28S012 | 16-40В | 12 В | 8.33А | 100 мВ | 900,3% | 35.4х25.1х12.7 |
| WBDC100W-28S15 | 16-40В | 15 В | 6.66А | 100 мВ | 90% | 35.4х25.1х12.7 |
| WBDC100W-28S24 | 16-40В | 24 В | 4.16А | 150 мВ | 90% | 35.4х25.1х12.7 |
| WBDC100W-28S28 | 16-40В | 28В | 3.57А | 150 мВ | 89% | 35.4х25.1х12.7 |
| WBDC100W-28S32 | 16-40В | 32 В | 3.12А | 100 мВ | 89% | 35.4х25.1х12.7 |
| WBDC100W-28S36 | 16-40В | 36 В | 2.77А | 200 мВ | 89% | 35.4х25.1х12.7 |
Важные замечания
Все данные испытываются при температуре +25 °C, если не указано иное, при номинальном вводе/выводе, полной нагрузке и чистой сопротивляющей нагрузке.
Свяжитесь с нами для запросов на выходное напряжение.
Модели с "N" указывают на отрицательную логику, конфигурацию фланца-R.
Суффикс плюс М (активация на 55 градусов): N-R-M
Параметры ввода
| Параметр ввода | Примечание | Минуты | Типичный | Макс | Единица |
|---|---|---|---|---|---|
| Диапазон входного напряжения | 28Vin | 16 | 28 | 40 | VDC |
| Входное перенапряжение | Переходный (1s) | 50 | VDC | ||
| Включить напряжение | 14 | 15 | 16 | VDC | |
| Выключить напряжение | 13 | 14 | 15 | VDC | |
| Нет входного тока нагрузки | Выход без нагрузки 48Vin | 110 | mA | ||
| Фильтрация входа/выхода | π тип | Многоуровневый |
Включить логику: Положительная логика - включить (включить открытый пин), выключить (включить короткий пин)
Отрицательная логика - отключение питания (включить открытый пин), включение питания (включить короткий пин)
Отрицательная логика - отключение питания (включить открытый пин), включение питания (включить короткий пин)
Общие спецификации
| Общая спецификация | Примечание | Минуты | Типичный | Макс | Единица |
|---|---|---|---|---|---|
| Входное/выходное изоляционное напряжение | 1500 | VDC | |||
| Входное напряжение/изоляция корпуса | 1500 | VDC | |||
| Выходное напряжение/изоляция корпуса | 500 | VDC | |||
| Сопротивление изоляции | DC500V | 100 | MΩ | ||
| Частота переключения | 200 | 320 | 4000 | кГц | |
| Рабочая температура | -40 | 100 | °C | ||
| Температура хранения | -55 | 125 | °C | ||
| Защита | Устойчивы к влаге, к соляным спреям, к плесени | ||||
| Размер | 35.4 × 25.1 × 12.7 | мм | |||
| Способ охлаждения | Конвекция, принудительное охлаждение воздухом, проводимость | ||||
| Вес | 31 | g |
Стандарты испытаний отбора
| Испытательный проект | Метод | Условия испытания | Промышленный класс | Военный класс |
|---|---|---|---|---|
| Внутренняя визуальная инспекция | GJB548B, 2017.1 | 100% | 100% | |
| Хранение при высоких температурах | GJB150.3A | +125°C, 48 часов | 100% | |
| Хранение при низкой температуре | GJB150.3A | -55°C, 48 часов | 100% | |
| Цикл температуры | GJB548B, 1010.1 | -55°+125°C, 10 раз | 100% | |
| Испытание среднего напряжения | - | Tc = +25°C | 100% | |
| Сжигание | Tc = +85°C, 48 часов | Случайная проверка | 100% | |
| Заключительное электрическое испытание | Спецификация продукта | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Внешний визуальный осмотр | GJB548B, 2009.1 | 100% | 100% |
Физические размеры
Размер: 33,2 мм (длина) × 22,8 мм (ширина) × 9,1 мм (высота)
Диаграмма конфигурации пин
Конфигурация пин
| Пин | Символ | Функция |
|---|---|---|
| 1 | Ви- | Ввод отрицательный |
| 2 | EN | Конец управления |
| 3 | Ви+ | Ввод положительный |
| 4 | Vo+ | Положительный результат |
| 5 | S+ | Ощущение положительно |
| 6 | Подстрижка | Конец регулировки напряжения |
| 7 | Я не знаю. | Отрицательный конец. |
| 8 | Я... | Выход отрицательный |
