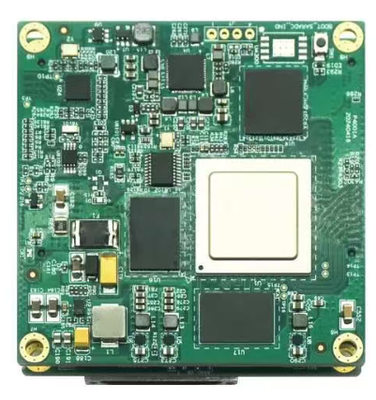

Ascend 310B высокопроизводительная панель обработки изображений с гетерогенной архитектурой и богатыми ресурсами интерфейса для приложений Edge AI
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Forward |
| Номер модели | ФВД-310Б |
| Количество мин заказа | 1 |
| Время доставки | 5-8 рабочих дней |
| Условия оплаты | Т/Т |
| Поставка способности | 10000/год |
Подробная информация о продукте
| Выделить | Плата обработки изображений Ascend 310B,Edge AI гетерогенная архитектурная плата,Термоизоляция монокулярная с богатыми интерфейсами |
||
|---|---|---|---|
Характер продукции
Ascend 310B высокопроизводительная панель обработки изображений для инфракрасных камер / термообразователей
Обзор продукции
Эта интеллектуальная плата обработки изображений предназначена для приложений на краю, с неоднородной архитектурой, объединяющей процессор серии Huawei Ascend 310 (ZXA41D20) и FPGA JFM7K230T.Характеризуется высокой интеграцией, доступность и масштабируемость,Он обеспечивает эффективную интеллектуальную вычислительную работу, обеспечивая при этом возможности обработки процессоров общего назначения с специализированными функциями обработки изображений и богатыми ресурсами интерфейса..
Заявления
Эта доска служит основным компонентом, интегрированным в оборудование, такое как искатели, электрооптические (EO) капсулы и гимбалы / башни для наблюдения за мишенью, нацеливание,и разведки посредством развертывания различных прикладных программ или алгоритмических программ.
Ключевые особенности
- Гетерогенная архитектура:Архитектура многоядерного обработки CPU+NPU+GPU отвечает требованиям вывода AI при поддержке функциональности CPU и GPU
- Богатые ресурсы интерфейса:Большое разнообразие видео- и коммуникационных интерфейсов для различных сценариев
- Специальный блок обработки изображений:Аппаратно-ускоренные функции предварительной обработки изображений и видеокодирования/декодирования
- Общая рамковая поддержкаПоддерживает основные модели нейронных сетей и рамки программирования
- Оптимизированный SWaP-C:Высокая интеграция, сверхкомпактный форм-фактор и экономическая эффективность
- 100% отечественные компоненты:Использует 100% отечественных компонентов для независимой управляемости и безопасности цепочки поставок
Ключевые характеристики производительности
Функции
- SDI Video Capture: Ввод и захват видеоисточника через интерфейсы SDI
- Приобретение изображений CameraLink: захват изображений со стандартных промышленных камер CameraLink
- Интерфейс камеры MIPI CSI: прямое получение изображения из модулей камеры MIPI CSI
- Серийная связь: мощные возможности серийной связи (UART/RS-232/RS-422/RS-485)
- Ethernet Connectivity: возможности высокоскоростной Ethernet связи
- Время выполнения модели вывода: оптимизированная среда для вывода ИИ, поддерживающая сети YOLO, ResNet, ViT, LSTM, MobileNet и VGG
- Видеокодирование: аппаратное кодирование в режиме реального времени в форматах H.265 (HEVC) и H.264 (AVC)
Конфигурация основного оборудования
| Конфигурация | Спецификации |
|---|---|
| ЦПУ | Ascend 310B, 4x TAISHAN V200M, 1,6 ГГц |
| НПУ | 1x DaVinci V300 AI Core @ 1,0 ГГц INT8: 20 TOPS FP16: 10 TFLOPS |
| ГПУ | ARM Mali G52 GPU Core |
| ФПГА | Тип JFM7K230T |
| ОЗУ | 12 ГБ LPDDR4X (96-битный) |
| Встроенное хранилище | 64 МБ SPI Flash |
| Кодирование/декодирование | H.264/H.265 декодирование: 40-канальный 1080P@30FPS, 4-канальный 4K@75FPS H.264/H.265 кодирование: 20-канальный 1080P@30FPS, 3-канальный 4K@50FPS |
Аппаратные интерфейсы
| Интерфейс | Спецификации | Описание |
|---|---|---|
| Силовое питание | DC 12V ± 1V | Максимальный ток: 2,5A; типичный: ~1,5A; микропростоугольный разъем |
| Ввод видео | 2× SDI | 3G-SDI, HD-SDI; до 1920×1080@60fps; SMA RF разъемы |
| Ввод видео | 1 × CameraLink | 1x полная или 2x база; максимум 1280x1024@100fps; SDR26 разъемы |
| Ввод видео | 2× MIPI CSI | Два четырехполосных интерфейса MIPI CSI; микрокоаксиальные соединители |
| Выход видео | 2× Ethernet-порты | Гигабитные автоматически взаимодействующие Ethernet; интерфейсы RJ45 |
| USB | 1 × USB 3.0 | Тип С |
| Серийный порт | 6 × RS422 | 6-канальный 310B RS422 серийный порт |
| Серийный порт | 4× RS422 | 4-канальный серийный порт FPGA RS422 |
| Серийный порт | 2 × UART | Повторное использование 2 из 6 серийных портов 310B RS422 |
Спецификации платы
Размеры установки: 140 мм (L) × 95 мм (W) (без соединителей).
Приспособимость к окружающей среде
Операционная температура: от -40 до +60°C
Поддержка разработки программного обеспечения
Программное обеспечение драйверов
Все основные драйверы периферийных устройств были адаптированы и проверены на операционной системе openEuler.Пользователи могут проводить разработку на уровне приложения с использованием стандартных системных вызовов без сложных проблем с драйверами..
- Драйвер процессора:Полная адаптация драйверов системы Ascend 310B, включая управление питанием, управление часами и управление прерываниями
- Драйверы ввода видео:Адаптированные интерфейсы SDI, CameraLink и MIPI CSI со стабильными возможностями получения и обработки
- Драйвер сетевого интерфейса:адаптивный гигабитный Ethernet, поддерживающий сетевую видеопоток и дистанционное управление командой
- Драйверы интерфейсов связи:адаптированные интерфейсы UART, I2C и GPIO для управления внешними устройствами и взаимодействия с данными
Запись видео
Карта интегрирует три типа интерфейсов видеоввода для удовлетворения различных требований к соединению датчиков:
- SDI:Предоставляет стандартный интерфейс V4L2 для сбора данных о кадрах изображений
- КамераЛинк:Поддерживает высокоскоростной ввод данных видео с камер промышленного производства с SDK для захвата кадров
- МИПИ:Предоставляет стандартные узлы устройств V4L2 для захвата видео и получения данных изображения
Развертывание алгоритма
Используя интеллектуальную гетерогенную вычислительную архитектуру CANN, панель обеспечивает высокоэффективные и стабильные возможности вывода, поддерживающие основные AI-фреймворки, включая MindSpore,PyTorch, PaddlePaddle, и TensorFlow с компонентами для включения приложений MindX.
Платформа эффективно выполняет задачи зрения, такие как обнаружение целей, классификация объектов и отслеживание целей, обеспечивая комплексную среду выполнения выводов ИИ и интерфейсы разработки..
Пример алгоритма выполнения проектов для справки:
- Поиск цели:Пример развертывания на основе моделей серии YOLO для анализа видеопотока в реальном времени
- Отслеживание цели:Примеры интегрированных алгоритмов отслеживания для управления замкнутым циклом на основе данных о расстоянии промаха
- Интеграция потока видео:Полное видео ИИ-процессионное производство с визуализацией результатов ОСД в режиме реального времени
Примечание: Примеры предназначены только для использования в технической реализации; мы не несем ответственности за производительность или эффективность самих алгоритмов.
Контрольный список поставки продукции
| Нет, нет, нет. | Вещество | КТГ |
|---|---|---|
| 1 | Карта обработки изображений | 1 комплект |
| 2 | Тепловая раковина | 1 шт. |
| 3 | Кабель питания | 1 комплект |
| 4 | Кабель видеоввода (SDI) | 2 шт. |
| 5 | Кабель видеоввода (MIPI) | 2 шт. |
| 6 | Выходной (сетевой) кабель видео | 1 шт. |
| 7 | Серийный кабель RS422 | 1 шт. |
| 8 | Внешний синхронный кабель | 1 шт. |
| 9 | Руководство пользователя | 1 |
| 10 | Сертификат соответствия | 1 |
